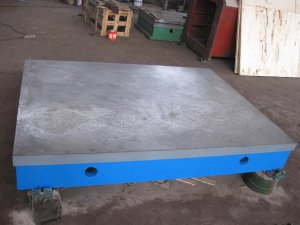

鑄鐵平臺在平時的使用過程中，如遇到潮濕的天氣，特別是南方，一定要用遮蓋物保護好鑄鐵平臺，否則當(dāng)空氣中的雜質(zhì)或酸性氣體灑落到鑄鐵平臺上，就會加快平臺的老化。鑄鐵平臺在平常的工程使用過程中，如果鑄鐵平臺本身的質(zhì)量不達標(biāo)，再碰到一系列的空氣以及水分后，就特別容易生銹。

1、粗刮：若工件表面比較粗糙、加工痕跡較深或表面嚴(yán)重生銹、不平或扭曲、刮削余量在0.005mm以上時，應(yīng)先粗刮。粗刮的特點是采用長刮刀，行程教長（10mm~15mm之間），刀痕較寬（10mm），刮刀痕跡順向，成片不重復(fù)。機械加工的刀痕掛除后，即可研點，并按顯出的高點刮削。當(dāng)工件表面研點每25㎡×25㎡上為4~6點并留有細刮加工余量時，可開始細刮。



2、細刮：細刮就是將粗刮后的高點刮去，其特點是采用短刮法（刀痕寬約6mm，長5mm~10mm），研點分散快。細刮時要朝著一定方向刮，刮完一遍，刮第二遍時要成45度或60度方向交叉刮出網(wǎng)紋。當(dāng)平均研點每25㎡×25㎡上為10~14點時，即可結(jié)束細刮。



3、精刮：在細刮的基礎(chǔ)上進行精刮，采用小刮刀或帶圓弧的精刮刀，刀痕寬約4mm，平均研點每25㎡×25㎡上應(yīng)為20~25點，長用于檢驗工具、精密導(dǎo)軌和緊密工具接觸面的刮削。



4、刮花：刮花的作用一是美觀，二是有積存潤滑油的功能。一般常見的花紋有：斜花紋、燕形花紋和魚鱗花紋等。



鑄鐵平臺變形因素：



1、鑄造模具變形導(dǎo)致鑄鐵平臺變形；



2、鑄造模具所處環(huán)境導(dǎo)致鑄鐵平臺變形，如鑄造模具放置的地面傾斜或凹凸不平；



3、鑄造工藝不規(guī)范導(dǎo)致鑄鐵平臺變形；



4、鑄鐵平臺鑄造時外界環(huán)境驟變導(dǎo)致鑄鐵平臺變形，例如，溫度驟熱驟冷使鑄鐵平臺冷卻不均勻造成變形；

5、鑄鐵平臺冷去過程中產(chǎn)生的鑄造應(yīng)力超過了材料在該溫度下的屈服強度，產(chǎn)生殘留變形；



6、鑄鐵平臺使用不當(dāng)造成變形，例如，碰撞、壓砸、摔打等都可能造成平板變形；



7、鑄鐵平臺維護存放不當(dāng)造成變形，例如存放時將其他重物放置在平板

以上是我們北重機械給各位鑄鐵平臺用戶的小建議，希望這條信息能給你們解決疑問。
